Fußbodenheizung: Thermostat, Vorlauftemperatur und der Kühlbetrieb

Warum die Vorlauftemperatur alles bestimmt

Eine Fußbodenheizung verteilt ihre Leistung über die gesamte Bodenfläche statt über zwei Quadratmeter Heizkörper. Aus dieser Fläche folgt der ganze Rest: Sie kommt mit 30 bis 40 Grad Vorlauf aus, wo ein Heizkörper 55 bis 70 braucht, und genau das macht sie zur passenden Heizfläche für eine Wärmepumpe. Jedes Grad weniger Vorlauf verbessert deren Arbeitszahl um etwa zweieinhalb Prozent. Wo eine Flächenheizung nicht in Frage kommt, führt derselbe Weg über größere Heizkörper.

Die Begrenzung liegt an der Oberfläche. Nach DIN EN 1264 ist die Bodentemperatur im Aufenthaltsbereich auf 29 Grad begrenzt, in Randzonen auf 35 Grad, in Bädern auf 33 Grad. Daraus ergibt sich eine maximale Flächenleistung von etwa 100 Watt je Quadratmeter im Wohnbereich — mehr geht nicht, egal wie heiß das Wasser ist. In einem ungedämmten Altbau mit 140 Watt Heizlast je Quadratmeter reicht eine Fußbodenheizung deshalb schlicht nicht aus.

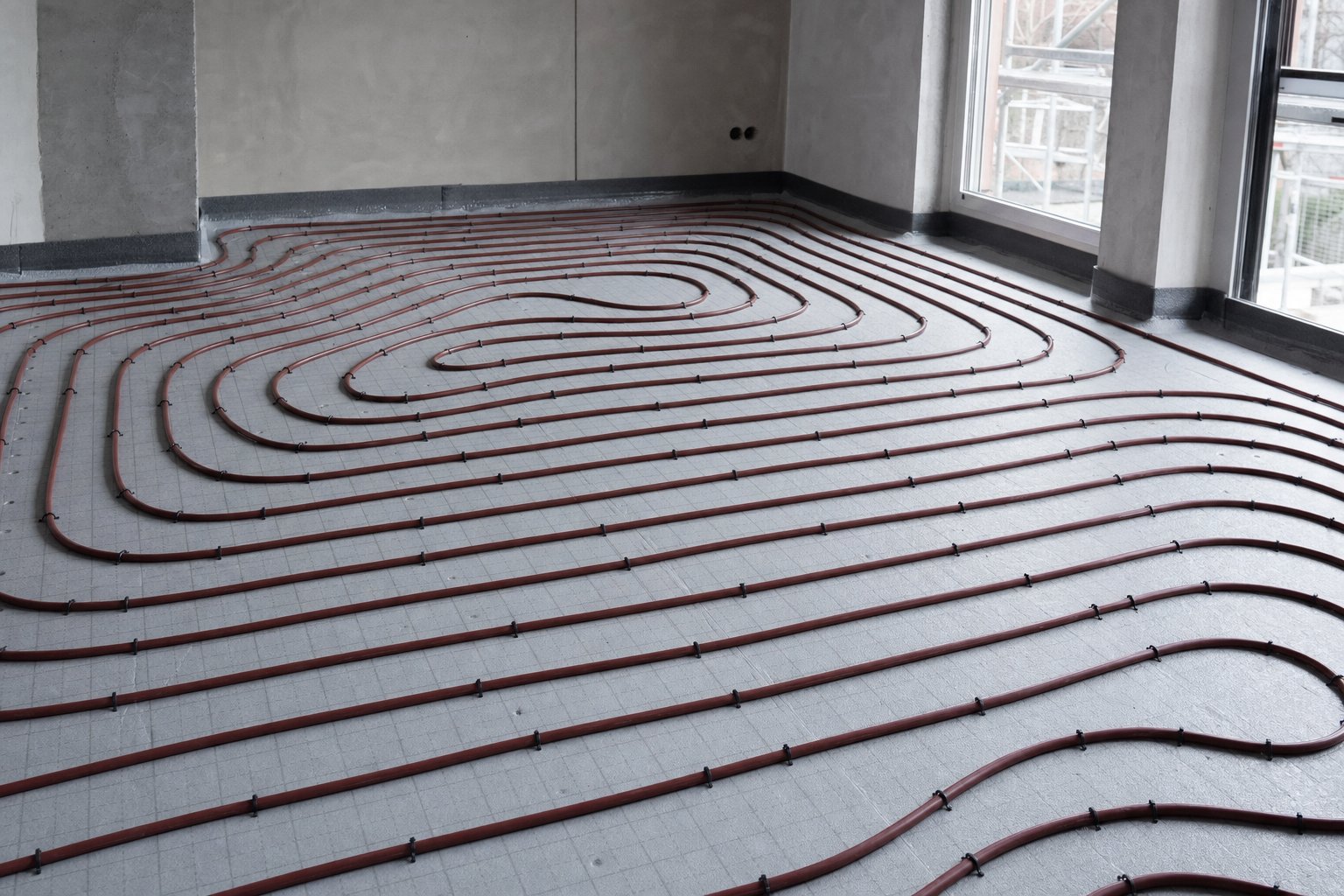

Der Rohrabstand ist die einzige dieser Größen, die nach dem Einbau nicht mehr veränderbar ist. Wird er zu weit gewählt, bleibt die Vorlauftemperatur dauerhaft höher als nötig — über zwanzig Jahre Betrieb ist das der teuerste Planungsfehler an einer Flächenheizung.

Thermostat Fußbodenheizung: die Trägheit richtig behandeln

Der häufigste Bedienfehler stammt aus der Gewohnheit mit Heizkörpern. Ein Thermostat Fußbodenheizung schaltet nicht den Raum, sondern einen Estrich mit mehreren Tonnen Masse. Zwischen dem Stellbefehl und einer spürbaren Änderung liegen zwei bis vier Stunden — beim Aufheizen wie beim Absenken.

Daraus folgen drei Regeln, die der Bedienung von Heizkörpern widersprechen. Erstens: keine tiefe Nachtabsenkung. Wer nachts um vier Grad absenkt, muss morgens mit erhöhter Vorlauftemperatur wiederaufheizen und verliert mehr, als die Absenkung gespart hat. Zwei Grad sind die sinnvolle Obergrenze. Zweitens: keine kurzfristigen Korrekturen. Ein Raum, der abends zu kühl wirkt, wird durch Hochdrehen nicht schneller warm, sondern nachts zu warm. Drittens: Zeitprogramme brauchen Vorlauf — die Anhebung beginnt zwei bis drei Stunden vor der gewünschten Zeit.

Bei der Regelung Fußbodenheizung Thermostat lohnt der Blick auf den Fühlertyp. Ein reiner Raumfühler reagiert auf Fremdwärme — Sonne durchs Fenster, ein Kaminfeuer, viele Personen im Raum — und schaltet den Kreis ab, obwohl der Boden noch nicht durchgewärmt ist. Ein kombinierter Raum- und Bodenfühler verhindert das und begrenzt zugleich die Oberflächentemperatur, was bei empfindlichen Belägen ohnehin erforderlich ist.

Einzelraumregelung und der hydraulische Abgleich

Am Verteiler sitzt für jeden Kreis ein Stellantrieb und ein Durchflussmesser. Der Abgleich stellt ein, wie viel Wasser je Kreis fließt — abhängig von Kreislänge und Raumheizlast. Ohne ihn versorgt die Pumpe die kurzen Kreise im Überfluss, während der lange Kreis im Wohnzimmer zu wenig bekommt.

• Kreislängen begrenzen: bei 16-Millimeter-Rohr maximal etwa 100 Meter je Kreis, sonst wird der Druckverlust zu groß.
• Räume mit sehr unterschiedlicher Nutzung trennen: Bad und Schlafzimmer gehören nicht auf denselben Kreis.
• Durchflussmenge dokumentieren: die eingestellten Werte am Verteiler notieren — nach jeder Spülung oder Reparatur sind sie sonst verloren.
• Stellantriebe prüfen: ein festgefahrener Antrieb hält seinen Kreis dauerhaft offen oder geschlossen; beides fällt im Betrieb erst spät auf.

Kühlen mit Fußbodenheizung

Läuft die Anlage an einer Wärmepumpe, lässt sich der Kreislauf im Sommer umkehren und der Estrich kühlt statt zu heizen. Kühlen mit Fußbodenheizung ist leise, zugfrei und braucht kein zusätzliches Gerät — hat aber eine harte physikalische Grenze.

Die Kühlleistung liegt bei 15 bis 25 Watt je Quadratmeter und damit bei etwa einem Viertel dessen, was ein Split-Gerät leistet. Der Grund ist der Taupunkt: Sinkt die Bodentemperatur unter ihn, schlägt sich Luftfeuchtigkeit auf der Oberfläche nieder. Bei 26 Grad Raumtemperatur und 60 Prozent relativer Feuchte liegt der Taupunkt bei rund 17,6 Grad, die Vorlauftemperatur darf also nicht darunter geführt werden. Eine Taupunktüberwachung, die den Vorlauf anhebt, gehört zwingend dazu.

Praktisch bedeutet das: Die Flächenkühlung senkt die Raumtemperatur um zwei bis drei Grad und nimmt der Hitze die Spitze. Sie ersetzt keine Klimaanlage in einem Dachgeschoss, ist aber im Erdgeschoss eines gedämmten Hauses oft genau das, was fehlt.

Bodenbeläge und ihr Widerstand

Der Belag sitzt zwischen Heizfläche und Raum und wirkt wie eine dünne Dämmschicht. Maßgeblich ist der Wärmedurchlasswiderstand; er sollte 0,15 m²K/W nicht überschreiten.

Elektrische Fußbodenheizung

Neben dem wassergeführten System gibt es die elektrische Fußbodenheizung als Heizmatte direkt unter dem Belag. Sie baut nur wenige Millimeter auf, lässt sich in einem einzelnen Raum nachrüsten und reagiert schnell, weil kein Estrich aufgeheizt werden muss.

Für ein Bad, das morgens zwanzig Minuten warme Fliesen haben soll, ist sie die passende Lösung. Als Vollheizung gilt dieselbe Rechnung wie für jede Direktheizung: eine Kilowattstunde Strom je Kilowattstunde Wärme, ohne den Faktor, den eine Wärmepumpe beisteuert. Die üblichen 100 bis 150 Watt je Quadratmeter Anschlussleistung summieren sich über eine Heizperiode entsprechend.

Nachrüstung im Bestand

• Nassestrich, 60–70 mm Aufbau: die klassische Lösung bei ohnehin geplantem Bodenaufbau. Günstigster Quadratmeterpreis, längste Trocknungszeit.
• Dünnschichtsystem, 15–25 mm: für die Sanierung ohne Rückbau. Höherer Preis, dafür bleiben Türhöhen und Anschlüsse meist unverändert.
• Trockenbausystem in Rillenplatten: geeignet für Holzbalkendecken, wo Estrichlast nicht in Frage kommt.
• Fräsverfahren im vorhandenen Estrich: Kanäle werden in den Bestandsestrich gefräst, das Rohr eingelegt. Keine Aufbauhöhe, aber nur bei ausreichender Estrichdicke möglich.

In allen Fällen entscheidet die Dämmung unter dem Estrich über den Verlust nach unten. Fehlt sie — im Altbau über einem unbeheizten Keller keine Seltenheit — heizt die Anlage einen Teil ihrer Leistung in den Raum darunter.

Spülen, entlüften, abgleichen

Eine Flächenheizung meldet ihre Probleme leise. Weil sie träge ist, fällt ein Kreis, der zu wenig Wasser bekommt, erst auf, wenn der Raum über Tage kühl bleibt — und dann wird meist die Vorlauftemperatur erhöht statt die Ursache gesucht.

Luft sammelt sich an den Hochpunkten der Kreise und im Verteiler. Entlüftet wird am Verteiler über die Entlüfterventile, Kreis für Kreis, bei laufender Pumpe und geschlossenen übrigen Kreisen — sonst nimmt das Wasser den kürzesten Weg und der zu entlüftende Kreis bleibt stehen. Danach ist der Anlagendruck zu ergänzen.

Schlamm entsteht über die Jahre aus Korrosionsprodukten und lagert sich in den Kreisen ab. Eine Spülung mit Druckluft und Wasser, Kreis für Kreis, holt ihn heraus; bei stark belasteten Anlagen wird zusätzlich ein Magnetitabscheider im Rücklauf gesetzt. Sinnvoll ist das etwa alle zehn Jahre oder wenn einzelne Kreise trotz korrekter Einstellung nicht auf Temperatur kommen.

Sauerstoffdiffusion ist die Ursache dahinter. Ältere Rohre ohne Sauerstoffsperrschicht lassen Sauerstoff durch die Rohrwand ins Heizungswasser, was Stahlteile im Kreis korrodieren lässt. Wo solche Rohre liegen, gehört eine Systemtrennung über einen Wärmetauscher dazu, damit der Schaden nicht bis zum Kessel wandert.

Belegreifheizen: der Schritt vor dem Bodenbelag

Ein frisch verlegter Estrich über einer Flächenheizung darf nicht einfach belegt werden. Er enthält Restfeuchte, und ein Belag darüber schließt sie ein — die Folge sind Wölbungen, Ablösungen und bei Holzböden Fugen, die sich nie wieder schließen. Deshalb steht zwischen Estrich und Belag das Funktionsheizen und das Belegreifheizen.

1. Funktionsheizen weist nach, dass die Anlage arbeitet: Start mit 25 Grad Vorlauf für drei Tage, dann die maximale Auslegungstemperatur für vier weitere Tage.
2. Belegreifheizen trocknet den Estrich auf die zulässige Restfeuchte herunter. Es folgt dem Funktionsheizen und dauert je nach Estrichart und Dicke ein bis mehrere Wochen.
3. Messung, nicht Gefühl. Belegreif ist der Estrich erst, wenn die CM-Messung den Grenzwert unterschreitet — bei Zementestrich unter beheizten Flächen deutlich niedriger als bei unbeheizten.
4. Protokoll. Der Ablauf wird dokumentiert und vom Bodenleger verlangt. Ohne Protokoll übernimmt kaum ein Betrieb die Gewährleistung für den Belag.

Wer diesen Schritt überspringt, spart zwei bis vier Wochen und riskiert den kompletten Bodenaufbau. Es ist der einzige Punkt an einer Flächenheizung, an dem Zeitdruck regelmäßig teurer wird als jede Materialentscheidung.

Einzelraumregelung: abschalten oder behalten?

An Flächenheizungen mit Wärmepumpe wird seit einiger Zeit diskutiert, ob die Einzelraumregelung mehr schadet als nützt. Das Argument dagegen: Schließen mehrere Stellantriebe gleichzeitig, sinkt der Volumenstrom, die Wärmepumpe findet keine Abnahme mehr und beginnt zu takten — und Takten kostet mehr, als die abgeschalteten Räume sparen.

Das Gegenargument ist ebenso stichhaltig: Ohne Einzelraumregelung laufen Süd- und Nordzimmer mit derselben Vorlauftemperatur, und das Zimmer mit der Nachmittagssonne wird zu warm. Gelüftet wird dann durchs Fenster, was die eingesparte Regelenergie sofort wieder aufbraucht.

Die praktikable Mitte hat drei Teile. Der hydraulische Abgleich kommt zuerst — er löst den größeren Teil des Problems, weil danach jeder Raum ohne Nachregeln passt. Danach werden die Stellantriebe nicht entfernt, sondern in ihrem Regelbereich begrenzt, sodass kein Kreis vollständig schließt. Und ein Referenzraum ohne eigene Abschaltung bleibt immer offen, damit die Anlage jederzeit eine Mindestabnahme hat. Ein ersatzloser Ausbau der Regelung ist die Variante, die sich später am schwersten korrigieren lässt.

Wer unsicher ist, ob die eigene Anlage taktet, findet die Antwort ohne Messgerät: Die Betriebsstunden und die Anzahl der Verdichterstarts stehen in der Regelung. Ein Verhältnis von weniger als zehn Minuten Laufzeit je Start ist ein Hinweis, dass die Abnahme zu klein ist.

Wenn der Kreis undicht wird: suchen statt aufstemmen

Ein Rohr im Estrich gilt als das Bauteil, an das niemand herankommt, und daraus entsteht die größte Sorge vor einer Flächenheizung. Sie ist geringer, als sie sich anfühlt: Ein durchgehend verlegtes Kunststoffrohr ohne Verbindungsstelle im Boden hat keine Stelle, an der es typischerweise undicht wird. Schäden entstehen fast immer durch etwas von außen — ein Dübel, ein Nagel für eine Fußleiste, eine Bohrung für ein Regal.

Der erste Hinweis ist derselbe wie oben: Der Anlagendruck fällt, ohne dass etwas sichtbar nass wird. Bevor gestemmt wird, kommt die Eingrenzung. Die einzelnen Kreise lassen sich am Verteiler nacheinander absperren; hält der Druck, sobald ein bestimmter Kreis zu ist, liegt der Schaden in diesem Kreis, und die Suche betrifft einen Raum statt einer Wohnung.

Danach arbeitet die Ortung mit Temperatur oder mit Schall. Bei der thermografischen Ortung wird der verdächtige Kreis warm gefahren und der Boden mit einer Wärmebildkamera abgefahren: Der Verlauf der Rohre zeichnet sich ab, und eine austretende Wassermenge stört dieses Muster sichtbar. Bei der akustischen Ortung wird der Kreis mit Druck beaufschlagt und das Austrittsgeräusch mit einem Bodenmikrofon eingegrenzt. Beide Verfahren führen auf wenige Zentimeter genau ans Ziel, und dann wird genau dort geöffnet — eine Fliese, nicht ein Raum.

Repariert wird mit einer Kupplung, die im Estrich verbleiben darf; entscheidend ist, dass die Stelle dokumentiert wird, weil sie die einzige Verbindung im ganzen Kreis ist. Wer eine Flächenheizung im Bestand nachrüstet, sollte deshalb vom Verleger einen Verlegeplan mit Fotos vor dem Estrich verlangen. Diese Fotos kosten nichts und ersetzen später die halbe Ortung — und sie beantworten die Frage, die vor jeder Bohrung im Boden steht.

Vorbeugen ist billiger als jede Ortung. Vor einer Bohrung im Boden gilt: Der Verlegeplan zuerst, ein Leitungssuchgerät mit Rohrortung als zweites, und wo beides fehlt, wird die Bohrtiefe begrenzt. Rohre liegen typischerweise 30 bis 45 Millimeter unter der Oberkante des Estrichs; ein Tiefenanschlag am Bohrer, der bei 20 Millimetern stoppt, trifft nichts. Für Fußleisten ist Kleben die Lösung, die dieses Risiko ganz vermeidet — und in der Türzarge, wo die Zuleitungen aller Kreise dicht nebeneinander laufen, wird grundsätzlich nicht gebohrt.

Bleibt die Frage, wer den Schaden trägt. Eine Bohrung ins Rohr ist ein selbst verursachter Schaden und fällt in der Regel unter die private Haftpflicht, nicht unter die Wohngebäudeversicherung; ein Rohrbruch ohne äußere Einwirkung ist der umgekehrte Fall. Ortung, Öffnen und Schließen des Bodens machen dabei meist den größeren Teil der Rechnung aus, nicht die Reparatur selbst — ein weiterer Grund, den Verlegeplan aufzubewahren.

Infrarot-Fußbodenheizung: was der Name verspricht und was er hält

Unter „Infrarot-Fußbodenheizung" werden zwei verschiedene Dinge verkauft, und der Unterschied entscheidet, ob das Produkt zu Ihrem Boden passt. Gemeint ist fast immer eine elektrische Flächenheizung als dünne Folie oder Matte direkt unter dem Belag — eine Widerstandsheizung, die wie jede andere Direktheizung eine Kilowattstunde Strom in eine Kilowattstunde Wärme umsetzt. Der Zusatz „Infrarot" beschreibt, dass die erwärmte Fläche ihre Wärme als Strahlung abgibt; er beschreibt keinen anderen Wirkungsgrad und keine andere Physik als bei einer elektrischen Fußbodenheizung ohne diesen Namen.

Daraus folgt die ehrliche Einordnung. Die Aufbauhöhe ist der eigentliche Vorteil: Folie plus Belag kommen mit wenigen Millimetern aus, wo ein wasserführender Kreis im Estrich sechs bis acht Zentimeter braucht. In einem Bad, einem Wintergarten oder einem einzelnen nachgerüsteten Raum ist das oft der einzige Weg, der ohne Türenkürzen auskommt. Die Trägheit ist ebenfalls geringer: Die Folie liegt unmittelbar unter dem Belag, nicht unter einer Estrichmasse, und der Boden ist in Minuten spürbar warm statt in Stunden.

Der Preis dafür steht in der Betriebsrechnung, nicht im Datenblatt. Eine Folie mit 100 bis 150 Watt je Quadratmeter, die im Winter täglich läuft, kostet bei 35 Cent je Kilowattstunde ein Vielfaches dessen, was dieselbe Wärme aus einer Wärmepumpe kostet — der Vergleich steht im Abschnitt zur Vorlauftemperatur weiter oben und gilt hier unverändert. Als Zusatzheizung in einem kleinen Raum, der selten und kurz warm sein muss, geht die Rechnung auf. Als Heizung für eine ganze Wohnfläche geht sie nicht auf, und daran ändert die Bezeichnung nichts.

Zwei praktische Punkte, die bei der Verlegung regelmäßig übersehen werden: Die Folie darf nicht unter feststehenden Möbeln oder einer Badewanne liegen — der Wärmestau dort altert sie — und der Bodenbelag muss für Flächenheizung freigegeben sein, mit demselben Wärmedurchlasswiderstand im Blick wie beim wasserführenden Kreis. Ein dickes Teppich- oder Korkelement macht die dünne Aufbauhöhe wieder zunichte.
